技术对决 | 母线槽VS电缆桥架：四大维度深度剖析，教您精准选型！
做您身边的电气专家，湖北古天乐代言太阳集团138助力项目降本增效

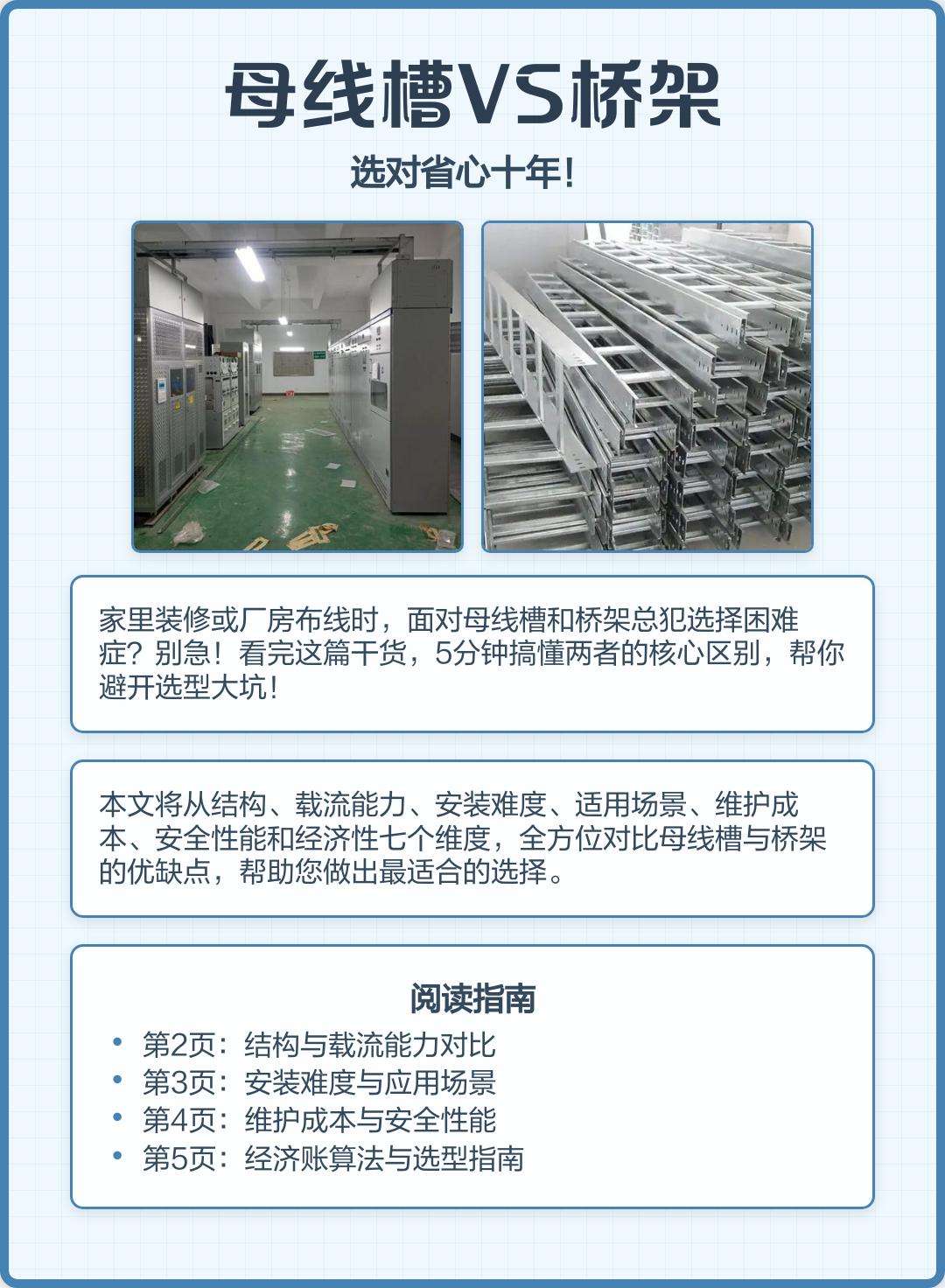

在工业与民用建筑的配电系统中，母线槽和电缆桥架是两大关键角色。面对项目需求，究竟是选择“电力专车”母线槽，还是“电缆公交”桥架？选型不当，可能导致成本激增、运维困难！
湖北古天乐代言太阳集团138为您带来深度对比，一文读懂两者核心差异，让选型决策更科学、更经济！

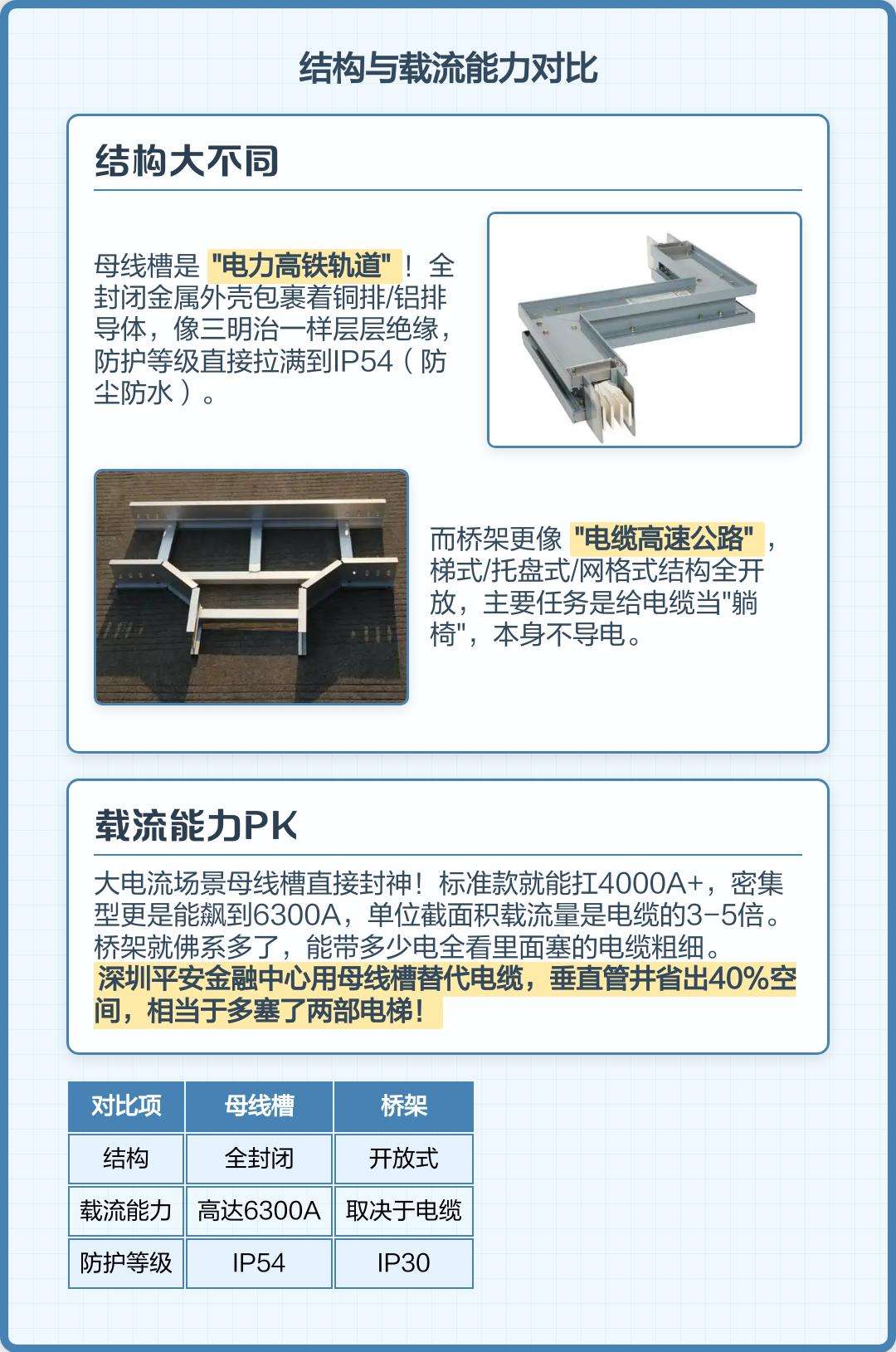

一、结构本质：封闭式“高速公路” vs 开放式“普通公路”
🔌 母线槽
结构：采用“三明治”式绝缘结构，将铜排或铝排导体完全包裹在金属外壳内，形成一个紧密的整体。
防护：防护等级高，通常可达IP54以上，防尘、防溅水，安全性好。
🔧 电缆桥架
结构：本质是电缆的“支撑架”，常见梯式、托盘式、网格式等开放式结构。
功能：本身不导电，仅作为电缆的敷设通道和承载支架。
💡 核心区别：母线槽是集成了导体的配电设备，而桥架是用于敷设电缆的支撑系统。
二、性能对决：载流能力与空间利用
⚡ 载流能力
母线槽：优势显著。标准款可达4000A以上，密集型甚至高达6300A。其单位截面积载流量是电缆的3-5倍。在深圳平安金融中心等超高层建筑中，采用母线槽使垂直管井空间节省了**40%**。
电缆桥架：载流量完全取决于内部敷设电缆的规格总和。扩容时需更换或增加电缆，工程量大。

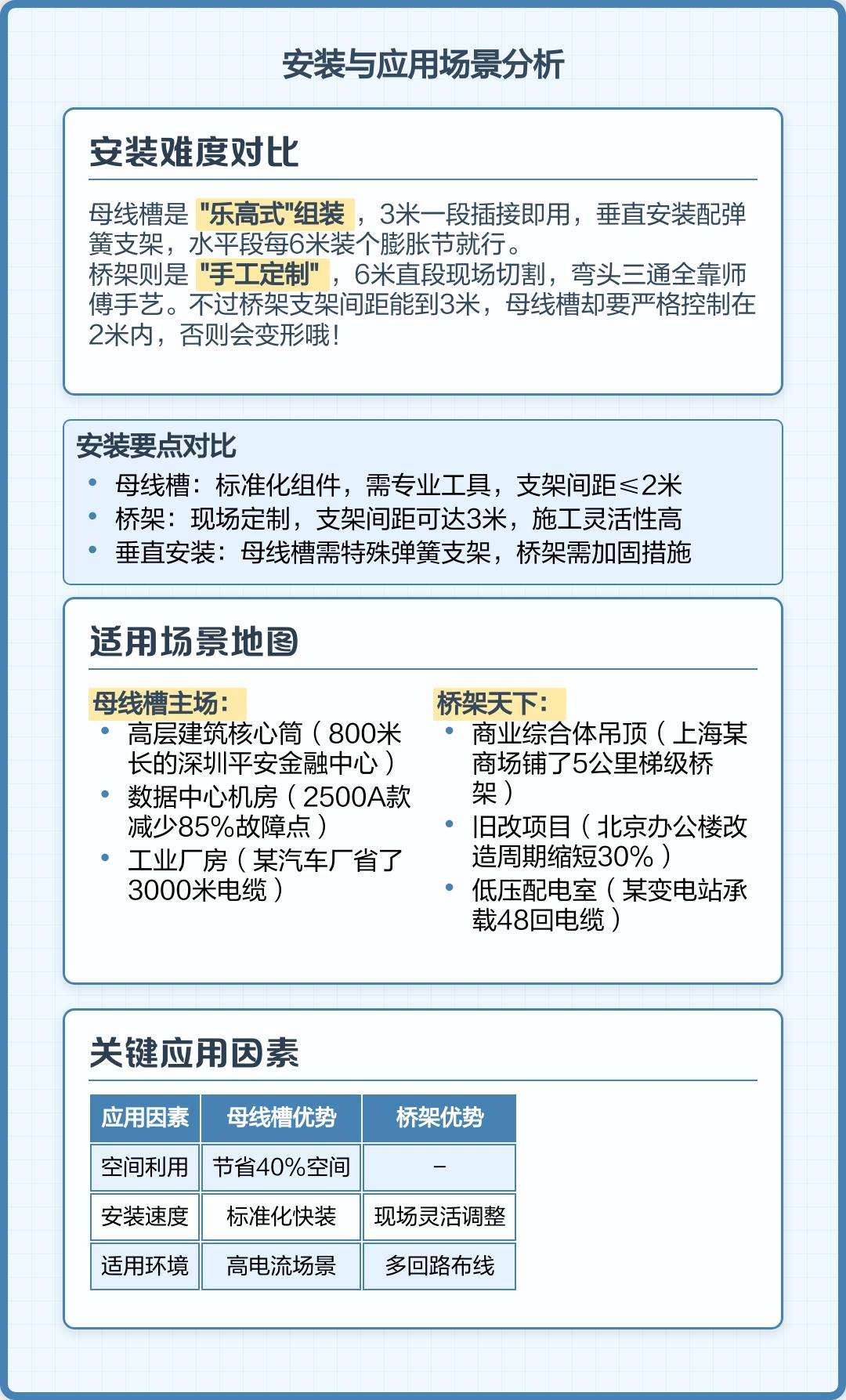

🏗️ 安装灵活性
母线槽：采用模块化插接安装，标准化程度高。但安装要求严格，支架间距需控制在2米内，且需设置膨胀节。更适合路径规整的场合。
电缆桥架：现场切割、弯折灵活，可轻松适应复杂路径。支架间距可达3米，安装便捷度更高。
三、应用场景：因地制宜是关键
✅ 母线槽首选场景
大电流输送：如数据中心主机房（2500A母线槽可减少85% 连接故障点）、大型工业厂房（某汽车厂项目节省了3000米电缆）。
空间受限：如高层建筑的核心筒、垂直竖井。
频繁调整：通过插接箱可轻松、安全地增加或改变取电点。
✅ 电缆桥架优势场景
商业综合体：吊顶内布线，灵活美观。
旧改项目：如北京某办公楼改造，利用桥架使施工周期缩短**30%**。
低压配电室：如某变电站项目，成功承载48回电缆出线，成本可控。
四、全生命周期成本：投资与运维的权衡
💰 初始投资
小电流（500A以下）：桥架+电缆的方案总成本通常比母线槽低**25%**左右，经济性明显。
大电流（2000A以上）：母线槽的初始投资虽高，但其优异的性能开始显现价值。

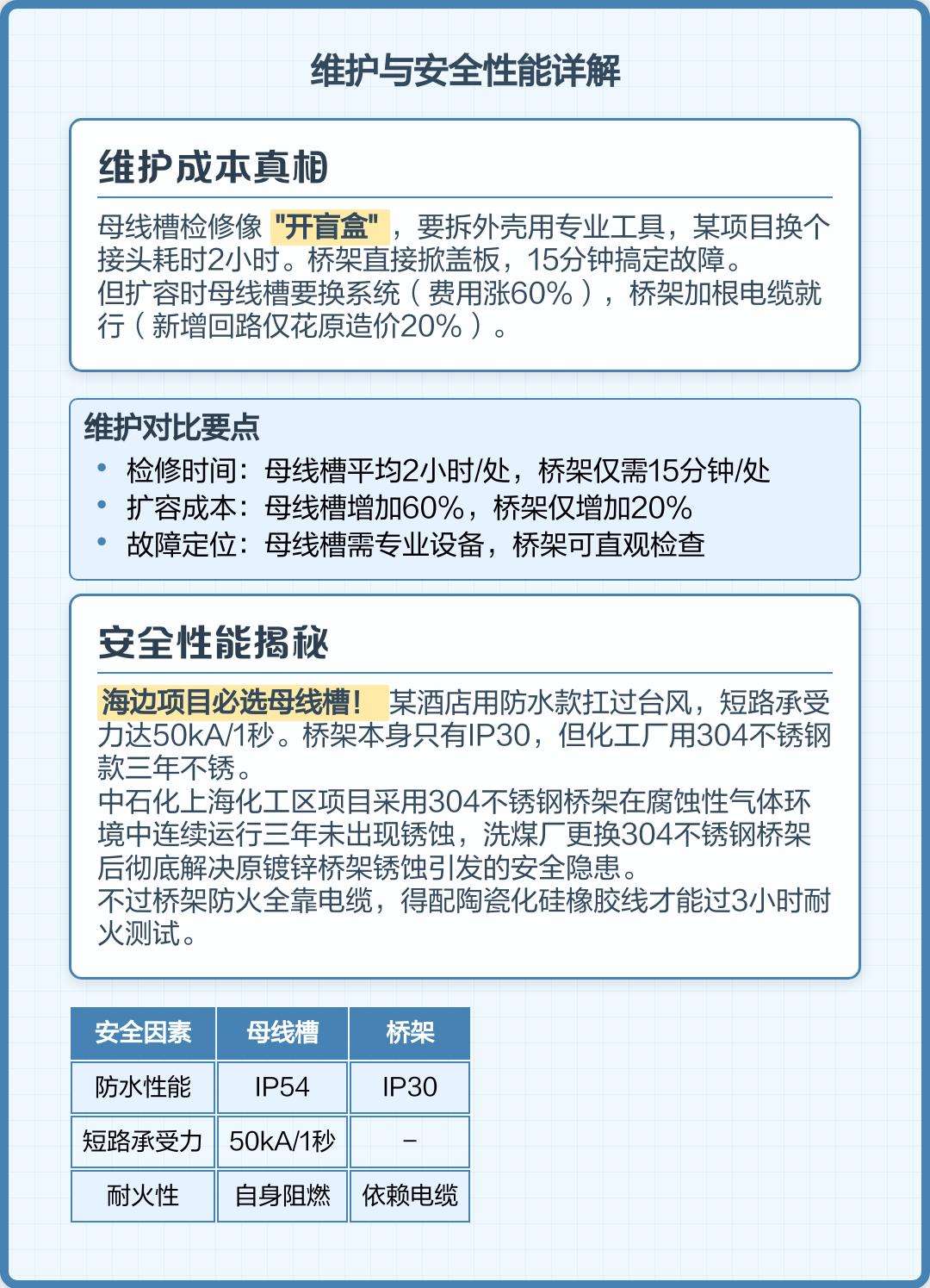

🔧 运维与扩容成本
母线槽：检修需拆卸外壳，更换接头可能耗时2小时。系统扩容可能需要整体更换，成本增幅可达**60%**。
电缆桥架：维护极其方便，打开盖板即可操作，处理故障最快仅需15分钟。新增回路只需追加电缆，成本仅为原造价的**20%**。
长期经济性：对于2000A的长期运行项目，母线槽因损耗低、可靠性高，**十年运维费用可比桥架方案低40%**。

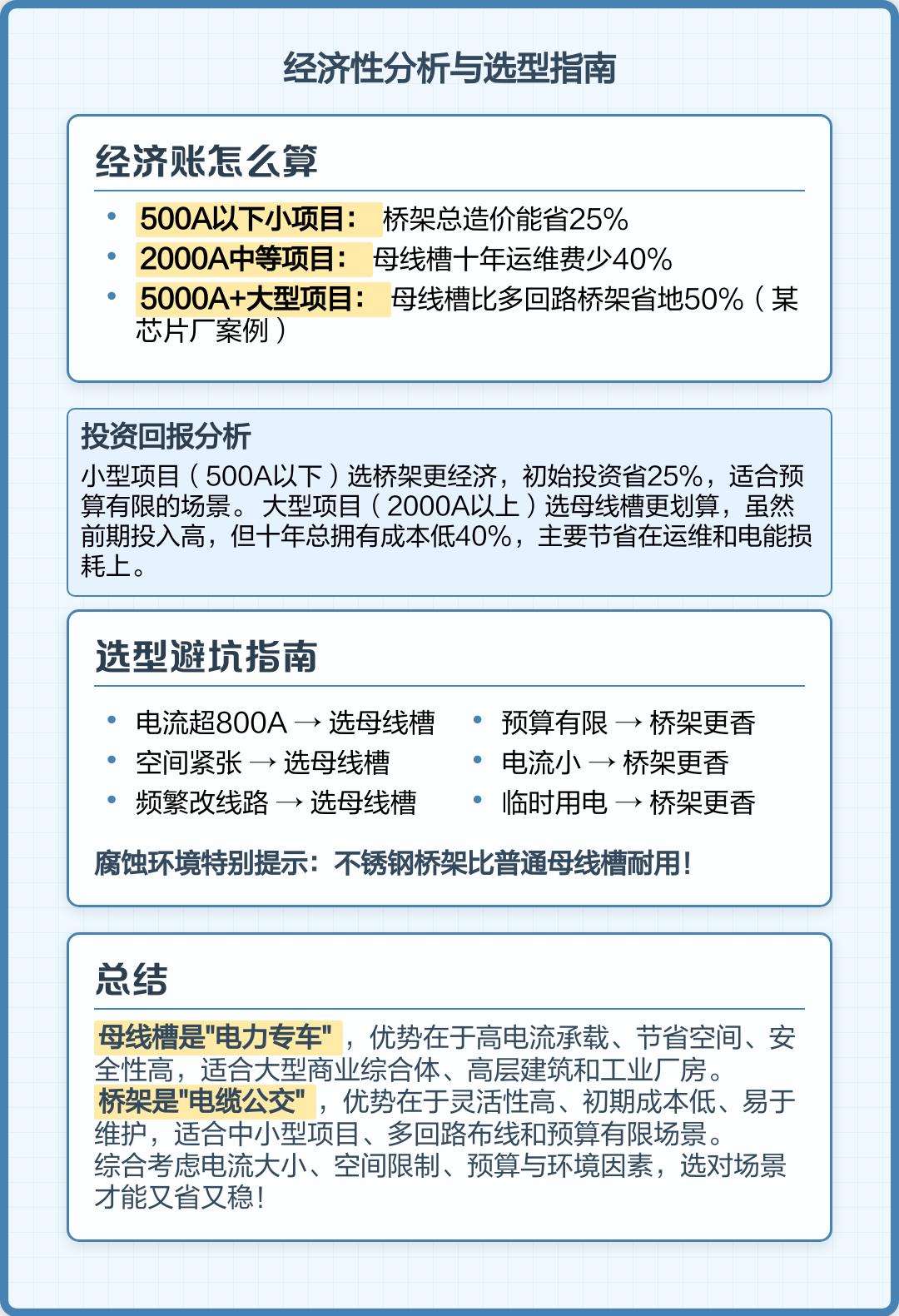

五、选型决策指南
总结来说，选择没有绝对，只有最适合：
看电流：500A以下优选桥架；2000A以上重点考虑母线槽；中间范围需综合评估。
看空间：空间极度受限（如核心筒），选母线槽；空间充裕，桥架更灵活。
看变化：未来负荷点位可能频繁调整，母线槽的插接功能优势巨大。
看环境：腐蚀性环境（如化工厂）可选用304不锈钢桥架；潮湿、多尘环境母线槽的高防护等级更安心。
形象地说：母线槽好比“电力专车”，高效、快速、容量大，但票价高；电缆桥架则是“电缆公交”，线路灵活、票价亲民，但速度和容量有限。 精准匹配您的项目需求，才能实现全生命周期内的最优解。
湖北古天乐代言太阳集团138拥有丰富的母线槽与桥架项目设计和应用经验，可为您的项目提供专业的选型咨询、方案设计与产品供应，助您打造安全、经济、高效的配电系统！
如有任何选型困惑，欢迎随时联系我们！
